多邊形在3D建模中起著至關重要的作用，因?yàn)樗鼈兛梢苑浅＞_地設計復雜的物體。通過組裝簡單的幾何形狀，可以創建各種三維模型，特別適合3D打印。但多邊形實際上是如何工作的呢？它們?cè)?D建模中如何使用？它們對3D打印過程有何影響？本指南為您提供這些問題的明確答案。

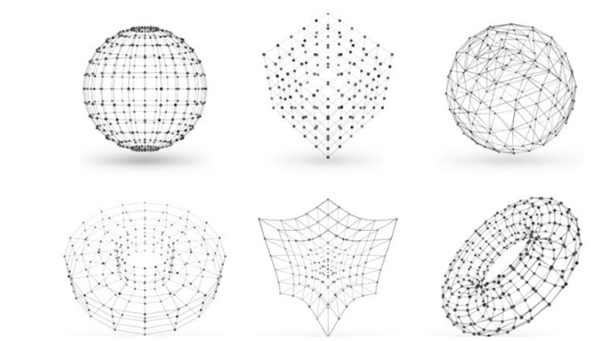

多邊形是用于構建3D網格（即晶格結構）的二維平面。它們由位于三維空間中的點（稱為頂點）定義，并通過邊相互連接以創建所需的形狀。三個頂點連接起來就形成三角形，這是最簡單、最常用的多邊形。也可以使用其他形狀，例如四邊形，只要它們至少有三個頂點即可。通過組裝多個這樣的表面，我們得到了一個三維物體，由于頂點和邊的交織，其外觀讓人聯想到網格。因此，每個多邊形形成由至少三個頂點組成的封閉曲面。具有四條以上邊的多邊形（稱為n邊形）通常在3D建模中避免使用，因?yàn)樗鼈儠?huì)帶來兼容性和渲染問題。

照片來源：CGI家具。

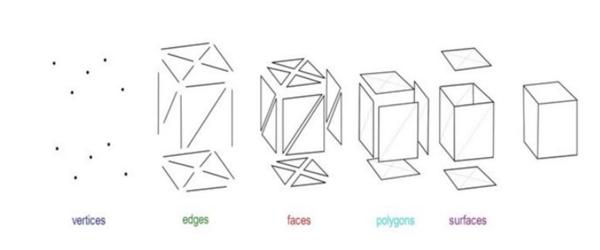

多邊形的各個部分

多邊形的每個部分在其結構中都有特定的作用。例如，頂點是兩條邊相交的點。當移動頂點時，與其相連的邊也會移動，從而改變多邊形的形狀。另一方面，邊是3D建模軟件中連接兩個頂點的線。它們充當頂點之間的連接并有助于定義多邊形的整體幾何形狀。因此，任何邊緣的修改都會影響整個結構。

當多個邊相交形成一個平坦、封閉的區域時，就會產生表面或面。如果面被移動或變形，這也會導致組成它的頂點和邊發生變化，因?yàn)檫@些元素決定了它的形狀?？傊诙噙呅沃?，所有部分都是相互依賴的：修改單個元素（頂點、邊或面）會直接影響3D模型的完整幾何形狀。

照片來源：科洛尼亞大學。

多邊形建模技術

主要的多邊形建模技術包括擠壓、細分和斜切。擠壓涉及選擇網格的一部分（通常是一個面或邊），然后將其向外或向內拉伸。此操作允許擴展初始形狀，同時保持與現有結構的連接。這是增加體積和構建復雜形狀的基本方法。另一方面，細分用于通過將模型面劃分為更小的部分來細化模型。這涉及添加新的頂點、邊和面，從而增加網格密度并產生更平滑、更詳細的表面。該技術通常用于提高3D模型的真實感。

最后，使用斜面來軟化物體的鋒利邊緣。3D模型通常具有非常尖銳的角度，看起來很不自然；斜面使這些邊緣圓潤，從而產生更平滑、更自然的過渡。然而，這種技術必須謹慎使用，因?yàn)楣芾聿簧频男泵婵赡軙?huì)改變拓?fù)浣Y(jié)構并導致網格結構出現問題。

多邊形密度的差異

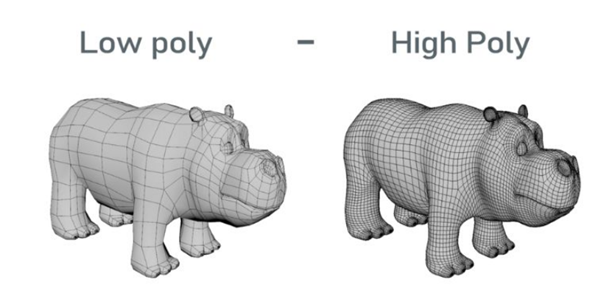

在3D建模中，我們一般區分兩種類型的模型：高多邊形模型和低多邊形模型。高多邊形模型的特點是細節水平非常高，并且包含大量多邊形。這些模型并不總是通過經典的多邊形建模創建的；它們通常使用基于體素的技術生成。體素是二維像素的三維等價物，是存儲有關形狀和物質的基本信息的體積單位。體素技術允許實時創建3D對象，然后可以使用自動算法將其轉換為多邊形網格。該過程允許極其詳細的模型，但由于其復雜性，這些模型通常需要大量的存儲容量。

相反，低多邊形模型的特點是多邊形數量減少。它們廣泛應用于計算機圖形、視頻游戲和動畫，這些領域性能和顯示速度至關重要。這些模型旨在保留物體的一般形狀和結構，同時最大限度地降低其幾何復雜性。在這種背景下，重新拓?fù)涞母拍钣葹橹匾?。它是使用專門的工具將高多邊形模型轉換為低多邊形模型的過程。目標是簡化網格拓?fù)?，同時保留對象的視覺外觀。然后，復雜的細節不是通過幾何體來渲染，而是通過使用紋理和浮雕圖來渲染，這樣可以實現逼真的渲染而不會占用過多的資源。

照片來源：3DCoat。

多邊形的優點和缺點

了解多邊形的工作原理可以使3D建模變得更加容易。它們的結構簡單，易于操作和組裝，從而加快了創作過程。多邊形的主要優點之一是它們與紋理映射的兼容性，這使得您可以修改表面的外觀而不改變其幾何形狀。此外，它們通?？梢詥为?dú)、面對面地建模，從而簡化了建模者的工作。從技術上講，由于多邊形由直線段組成，因此您可以設計各種尺寸的表面并創建靈活而復雜的形狀。

但這種方法也存在一些局限性。創建高度詳細的模型通常需要數千甚至數百萬個多邊形，這大大增加了文件大小和計算要求。此外，某些特定技術（例如Paint FX）與多邊形不兼容，因?yàn)樗鼈冃枰噙呅伪旧頍o(wú)法提供的細節級別。此外，建模非常有機的形狀可能很困難，因?yàn)槎噙呅蔚闹边呄拗屏饲€的平滑度。要模擬曲線，您需要增加小直邊，這會增加精度，但也會增加文件的大小和復雜性。

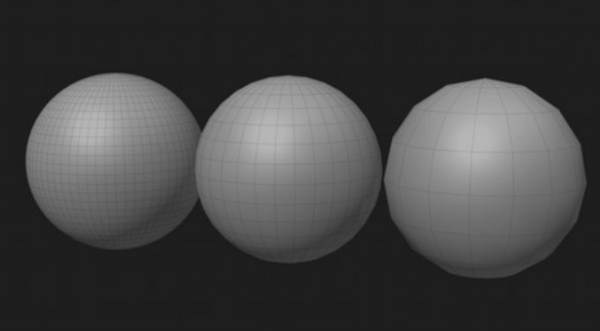

這些球體顯示了細節級別如何影響模型：當多邊形數量為2048、512和128時，隨著多邊形數量的增加，模型會變得更加平滑和詳細，而多邊形數量較少則會導致模型精度降低。

（圖片來源：科隆大學）

多邊形建模在3D打印中的重要性

3D模型中多邊形的數量和排列直接影響打印質量和處理時間。多邊形密度非常高的模型通常更難管理，并且需要更多的計算能力，這會顯著增加處理時間。相反，過于簡化的模型，多邊形數量不足，可能會缺乏細節，無法滿足美學或技術要求。因此，必須通過減少多邊形的數量同時保留模型的基本元素來優化網格。這種優化可以在視覺精度和處理效率之間實現公平的平衡。均衡的模型不僅可以保證打印質量，還可以保證在合理的時間范圍內進行處理。

除了多邊形的簡單數量之外，它們的方向也起著至關重要的作用。每個多邊形都有一個內面和一個外面，錯位會導致3D打印過程中出現錯誤。為了避免這些問題，強烈建議在任何生產發布之前仔細檢查多邊形方向和模型數據的一致性。

可用程序

您可能已經注意到，多邊形建?？赡芊浅：臅r(shí)。幸運的是，有許多軟件程序旨在簡化這一過程。其中，基于體素技術的Adobe Substance 3D Modeler因其強大功能和創建詳細3D模型的能力而脫穎而出，同時集成了面向多邊形建模的功能。另一個解決方案是Polygonica：這個專門處理多邊形網格的軟件工具箱擅長優化和管理復雜的3D模型。另一方面，F(xiàn)iguro是用于建模和優化3D打印網格的有效工具，有助于加快文件準備速度。更通用的軟件，如Maya、Blender或3ds Max也提供強大的多邊形建模功能。尤其是Maya，經常被用作學習這種技術的切入點。

編譯整理：3dnatives
